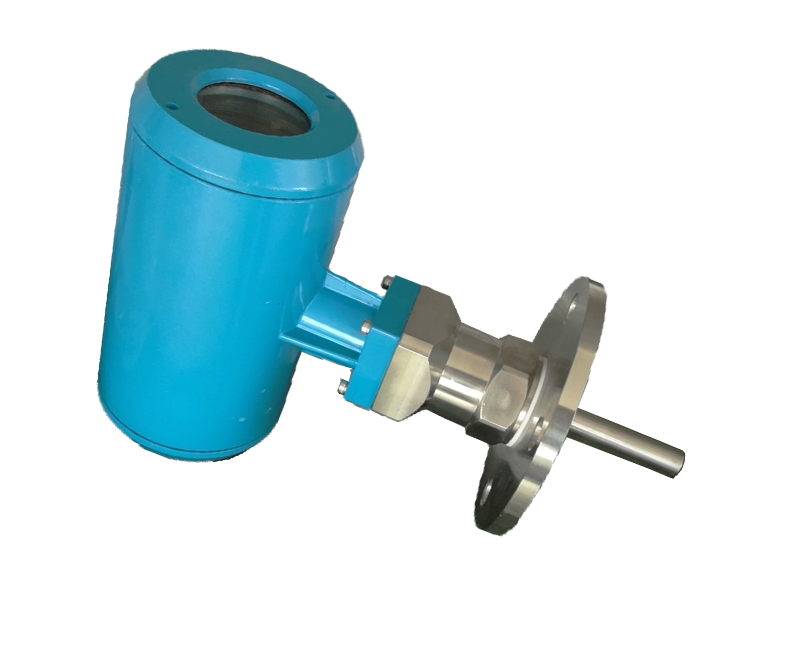

LWLD700系列导波雷达料位计（A型大壳体）

导波雷达物位计的发展基于一项历经检验的测距技术，该测距技术所采用的测量原理被称之为时域反射（TDR）原理。
       低强度电磁脉冲以纳秒级宽度被发射并沿着刚性或柔性的导体以光速行进，当脉冲接触到介质表面时被反射。被反射的脉冲强度取决于被测介质的相对介电常数 εr；εr 越大，则反射越强。
       发射脉冲与反射脉冲的时间差的一半对应着从法兰面到被测介质表面的距离；并且，该时间差被转换成 4…20 mA 电流和 / 或数字信号。
       粉尘、泡沫、蒸汽、波动的表面、沸腾的表面；被测介质的温度、压力或密度的变化都不会影响仪表的正常运行。

          输入        反射的脉冲信号沿缆绳传递至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号由智能软件完成识别，距离物料表面的距离D与脉冲的时间行程T成正比：
              D=C×T/2
              其中C为光速

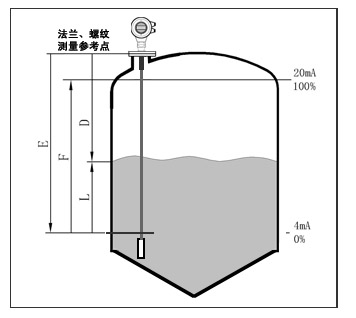

              因空罐的距离E已知，则物位L为：L=E-D

         输出        通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

　　石化行业（油田、石化、采油厂、炼油厂、化工厂、焦化厂等）
