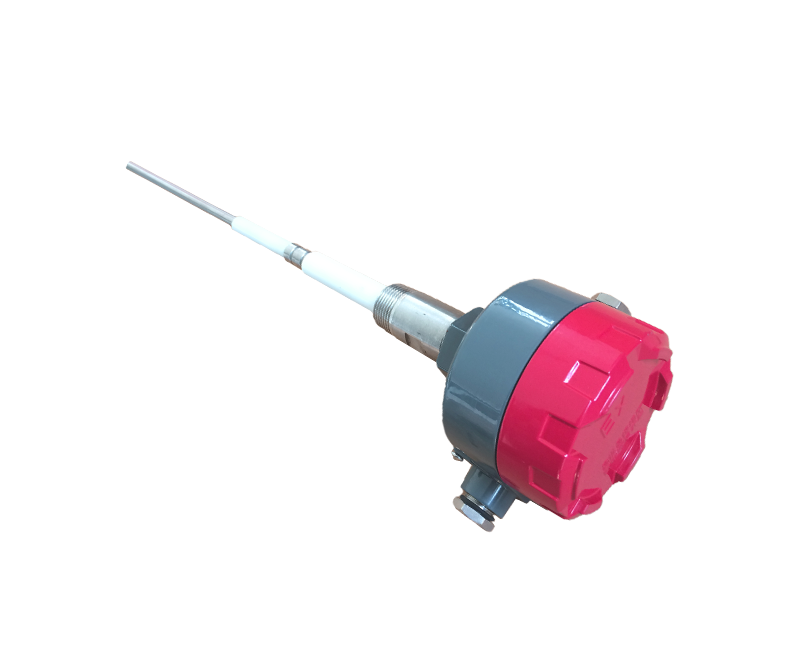

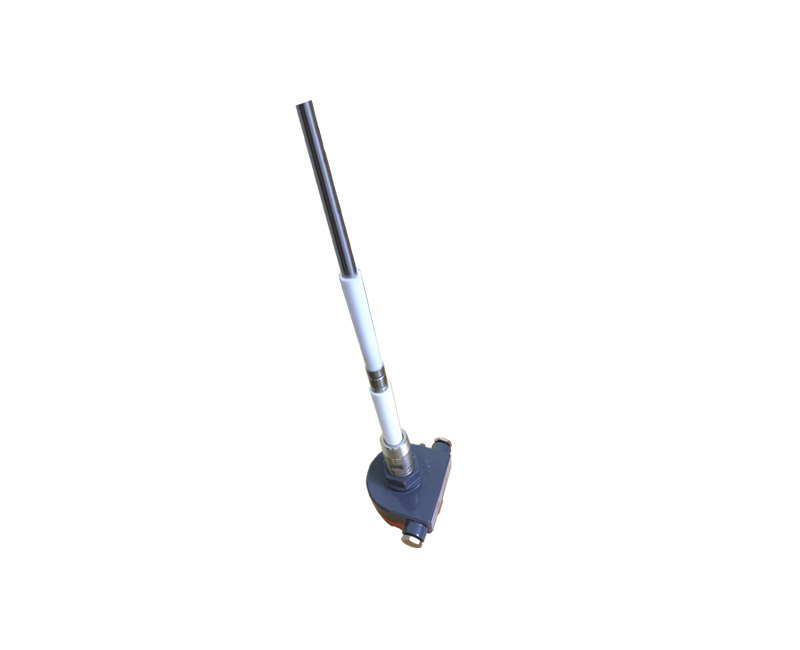

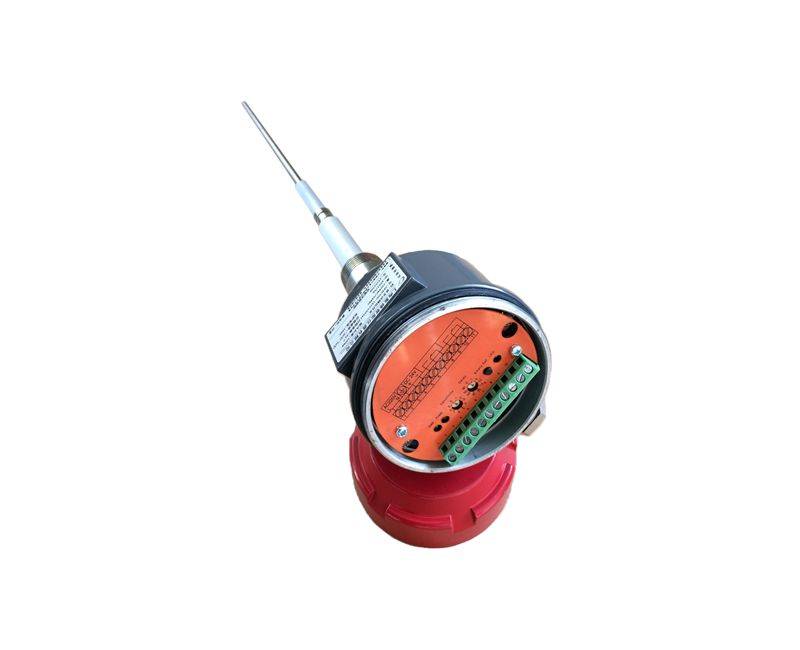

LWSD501型射频导纳料位开关

射频导纳物位开关是一种新型的物位开关。射频导纳的探测极棒与金属容器罐壁之间具有电容特性，由此构成一个电桥电路，振荡电路产生的射频振荡信号加在这个电桥上。当被测介质未接触到探测极棒时，电桥处于平衡状态，没有输出信号。而当被测介质填充到探测极棒与罐壁之间时，由于被测介质的电特性与空气不同，会引起电桥电路的不平衡，从而产生输出信号。

• 可测量液位及料位，可满足不同温度、压力、介质的测量要求
       • 不受传感器挂料影响，无需定期清洁，避免误测量
       • 测量过程无可动部件，不存在机械部件损坏问题
       • 无需维护，智能免调
       • 接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响
       • 测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高
       • 产品性能可靠，使用寿命长

供电电源：220VAC 50/60Hz 或24VDC 100mA
       输出方式：两组常开、常闭继电器触点输出
       触点容量：5A 250V AC
       电源功耗: ≤2W
       防爆等级：本安型  Exia II CT4-CT6   隔爆型  Exd II CT4-CT6
       防护等级： IP65
       介质温度：-20℃～150℃   -20℃～220℃
       环境温度：-20℃～70℃
       压力范围：≤1Mpa
       过程连接：螺纹  NPT 1＂/G1＂/R1
                        法兰(用户选定)
       输出延时：1-60s可调
       电缆接口： M20×1.5

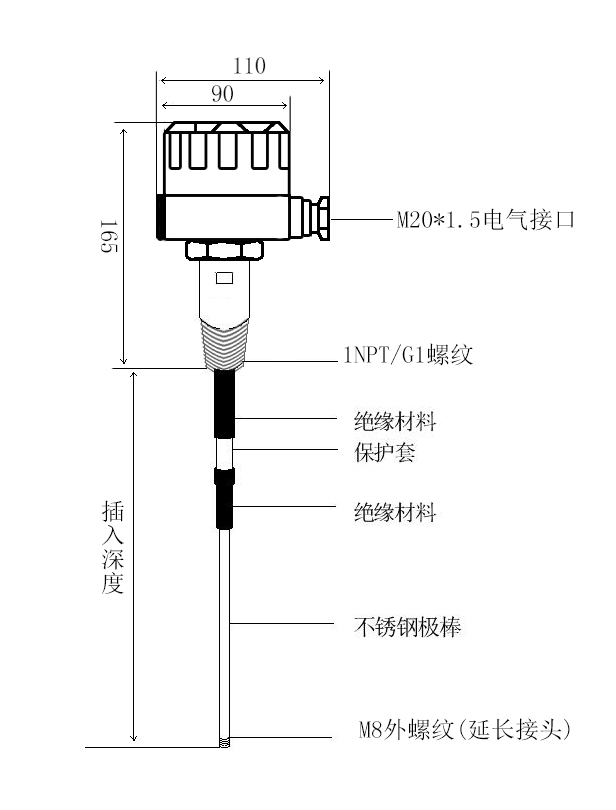

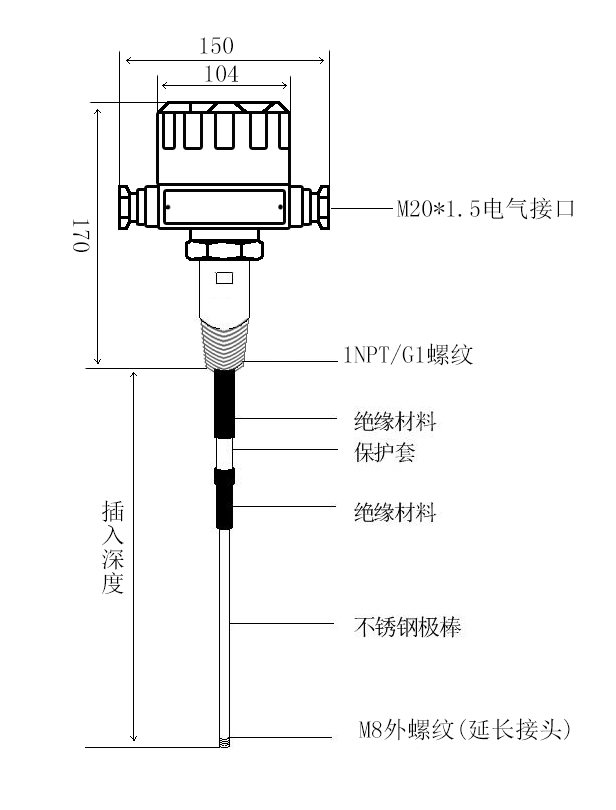

                          标准型                                                                                            防爆型
