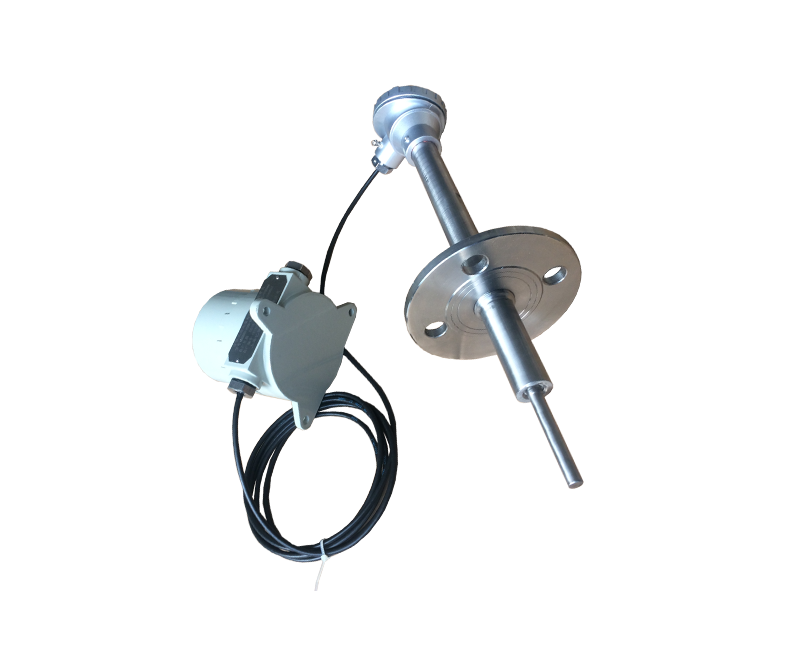

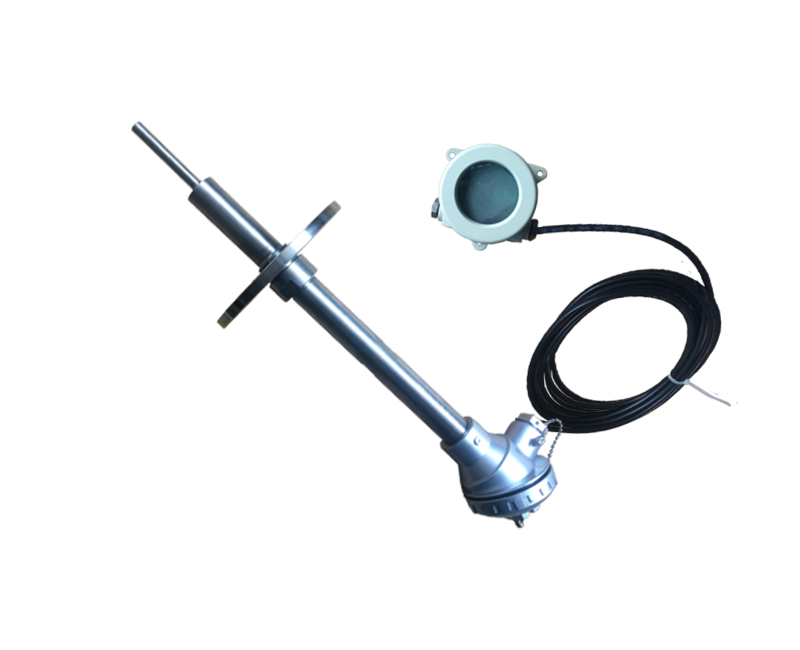

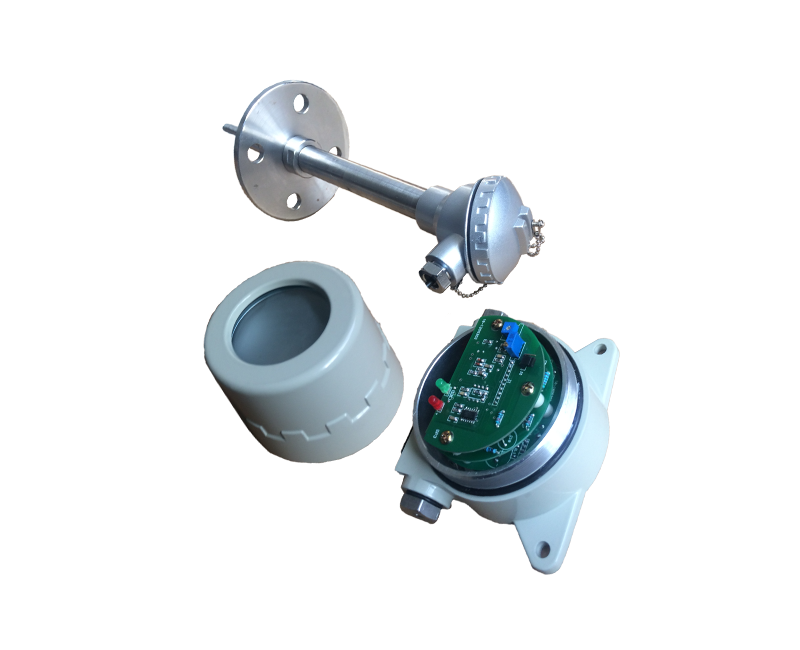

LWSD502高温型分体式射频导纳料位开关

所属分类: 料位开关系列
浏览次数:

可测量液位及料位,无可动部件,不存在机械部件损坏问题,不受传感器挂料影响,可调灵敏度和延时,主要用于石灰粉、水泥粉、脱硫灰等介质。

0551-62550773
专业工程师
一对一服务
产品描述 Product Description



概述

射频导纳具有校准简单快捷、产品性能稳定、各种型号通用性强、安装方便、外形美观等优点。可广泛用于石油、化工、冶金、电力、医药、食品、造纸、建材等工业领域。且控制器可与PLC可编程控制器或DCS集散控制系统配套使用,实现工艺流程的自动检测和自动控制。


测量原理

射频导纳物位开关是一种新型的物位开关。射频导纳的探测极棒与金属容器罐壁之间具有电容特性,由此构成一个电桥电路,振荡电路产生的射频振荡信号加在这个电桥上。当被测介质未接触到探测极棒时,电桥处于平衡状态,没有输出信号。而当被测介质填充到探测极棒与罐壁之间时,由于被测介质的电特性与空气不同,会引起电桥电路的不平衡,从而产生输出信号。

产品特点

• 可测量液位及料位,可满足不同温度、压力、介质的测量要求
       • 不受传感器挂料影响,无需定期清洁,避免误测量
       • 测量过程无可动部件,不存在机械部件损坏问题
       • 无需维护,智能免调
       • 接触式测量,抗干扰能力强,可克服蒸汽、泡沫及搅拌对测量的影响
       • 测量量多样化,使测量更加准确,测量不受环境变化影响,稳定性高
       • 产品性能可靠,使用寿命长

技术参数

工作电源:24VDC;220VAC
       相对湿度:≤85%
       输出信号:两组常开、常闭触点
       触点容量:AC220V,5A; DC24V,3A
       环境温度范围:-40℃~+60℃
       介质温度:-20℃~+400℃          -20℃~+800℃
       延迟时间:0.2S(0.2~30S可调)
       防护等级:IP65
       探头材质:316不锈钢、四氟乙烯、高温塑料、陶瓷
       防爆等级:ExdIIBT4
       连接方式:3/4″NPT螺纹;3/4″管螺纹;法兰(可选);1 – 1/ 2″管螺纹
       安装方式:顶装、侧装

尺寸结构

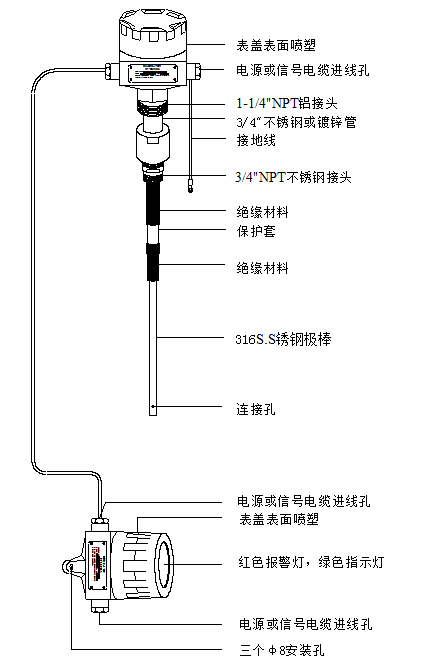

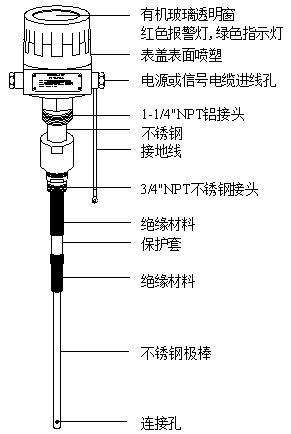

           一体型                                                                          分体型
