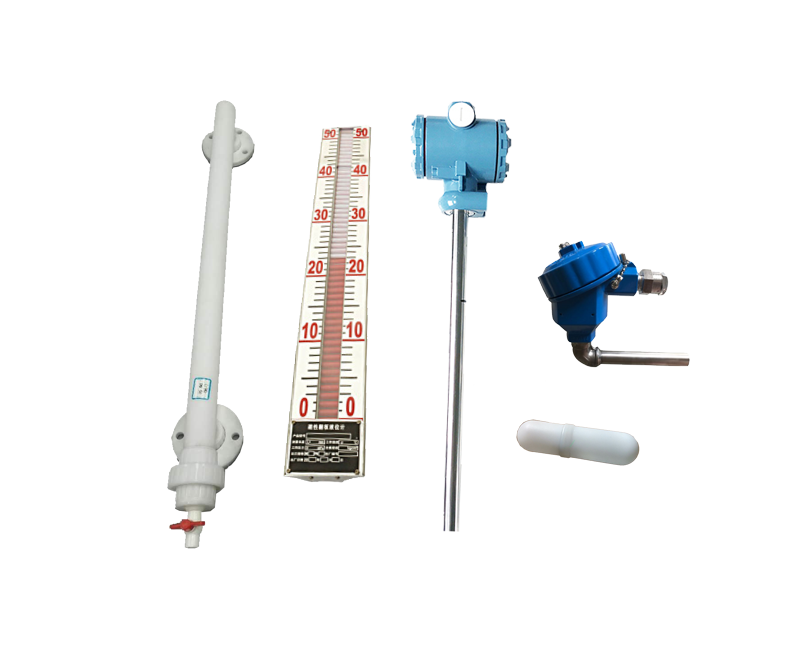

UHZ211磁翻板液位计(纯PP防腐型)

所属分类: 接触式液位计系列
浏览次数:

侧装型,红白翻柱就地指示,接液材质PP,适用于各类常温常压腐蚀性液体介质,如盐酸、硫酸、硝酸等,可选配4-20mA输出/开关输出报警。

0551-62550773
专业工程师
一对一服务
产品描述 Product Description



概述

  磁性翻柱(磁翻柱)液位计是根据磁极耦合原理、阿基米德(浮力定律)等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。在此基础上,不断扩大其使用范围,延伸出多种类型的产品,在检测液位的同时我们赋予它们更多的实用功能。

该类型的仪表都有一个容纳浮球的腔体(称为主体管或外壳),腔体通过法兰或其他接口与容器组成一个连通器。这样,仪表的腔体内的液面与容器内的液面是相同高度的,所以腔体内的浮球会随着容器内液面的升降而升降;这时候我们并不能看到液位,所以我们在腔体的外面装了一个翻柱显示器,因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢,它与浮球随液面升降时,它的磁性透过外壳传递给翻柱显示器,推动磁翻柱翻转180°;由于磁翻柱是有红、白两个半圆柱合成的圆柱体,所以翻转180°后朝向翻柱显示器外的会改变颜色(液面以下红色、以上白色),两色交界处即是液面的高度。

       为了扩大它的使用范围,还可以根据相关标准及要求增加液位变送装置,以输出多种电信号(如:电阻信号、电压信号、或者电流信号)。其中,4~20mA电流信号是比较常用的一种。比如:在监测液位的同时磁控开关信号可用于对液位进行控制或报警;在翻柱液位计的基础上增加了 4~20mA 变送传感器,在现场监测液位的同时,将液位的变化通过变送传感器、线缆及仪表传到控制室,实现远程监测和控制。


产品特点

  本液位计是在借鉴国内外同类产品的基础上,积极吸收、揉合众多产品的优点,通过公司技术人员的精心设计而成的,采用优质磁体和进口电子元件。产品具有:

       1. 测量范围大,读数直观清晰
       2. 密封结合面少,不易渗漏,安全可靠; 指示部分与被测介质完全隔离;
       3. 易于安装、维修方便


技术参数

  测量范围:0~300mm——6000mm

       测量精度:±10mm(翻柱直径10mm)
       工作压力:-0.1MPa~1.6MPa
       工作温度:0~100℃
       介质密度:≥0.6g/cm3
       介质粘度:≤0.02Pa.S(正常工作温度下)
       介质密度差:≥0.15g/cm3
       连接法兰标准:HG20592~20635-97
       若用户采用其他标准(如GB、JB、JIS、ANSI等)请在订货时注明。
       连接法兰规格:DN20、DN25;PN0.6、1.0、1.6、2.5
       接液材质:不锈钢304(316L可选)
