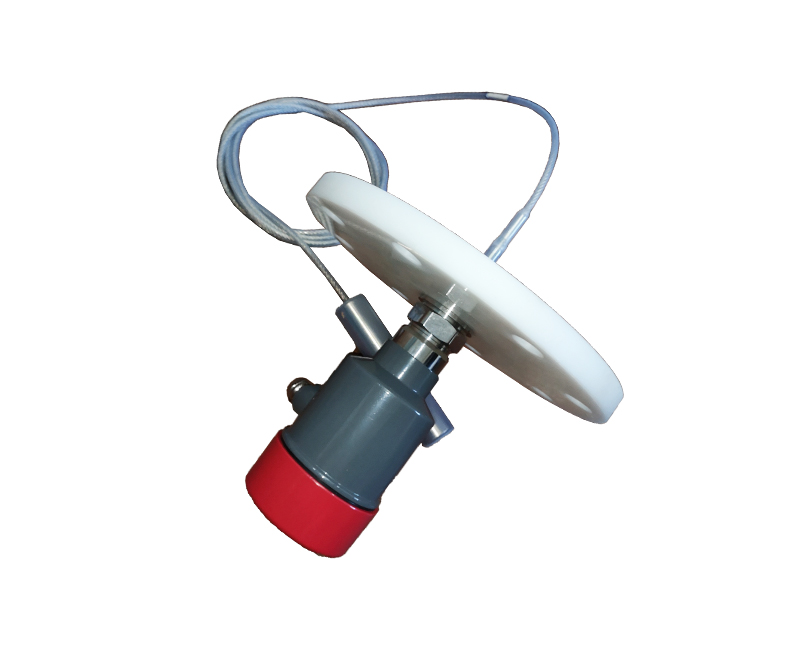

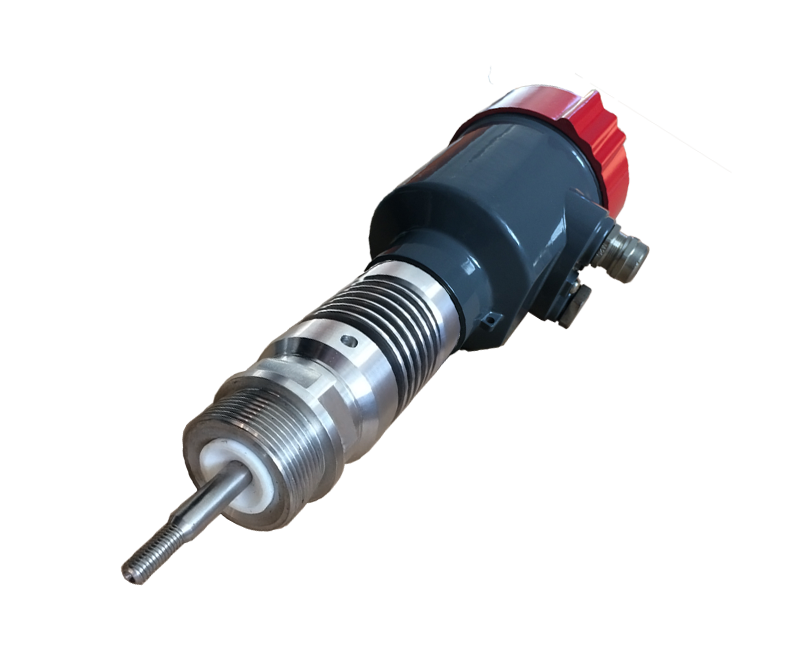

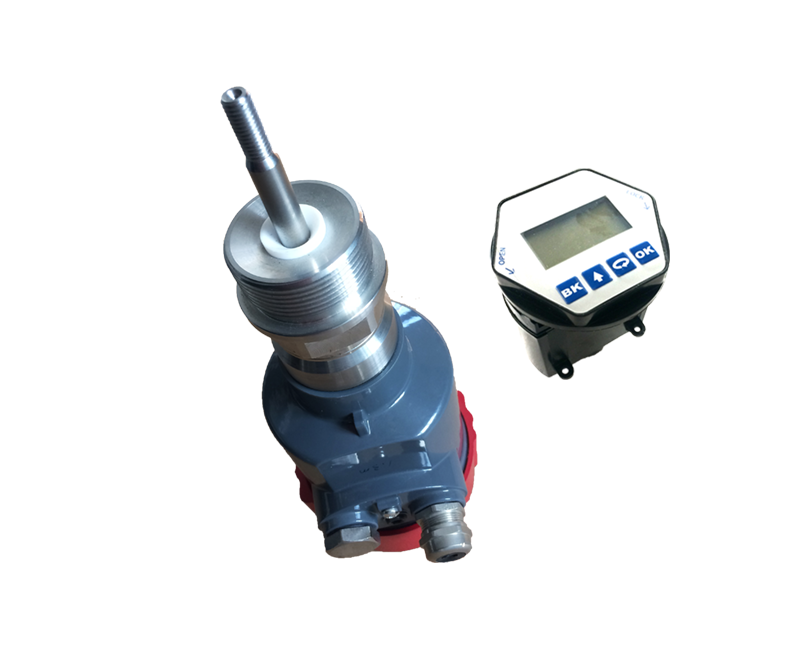

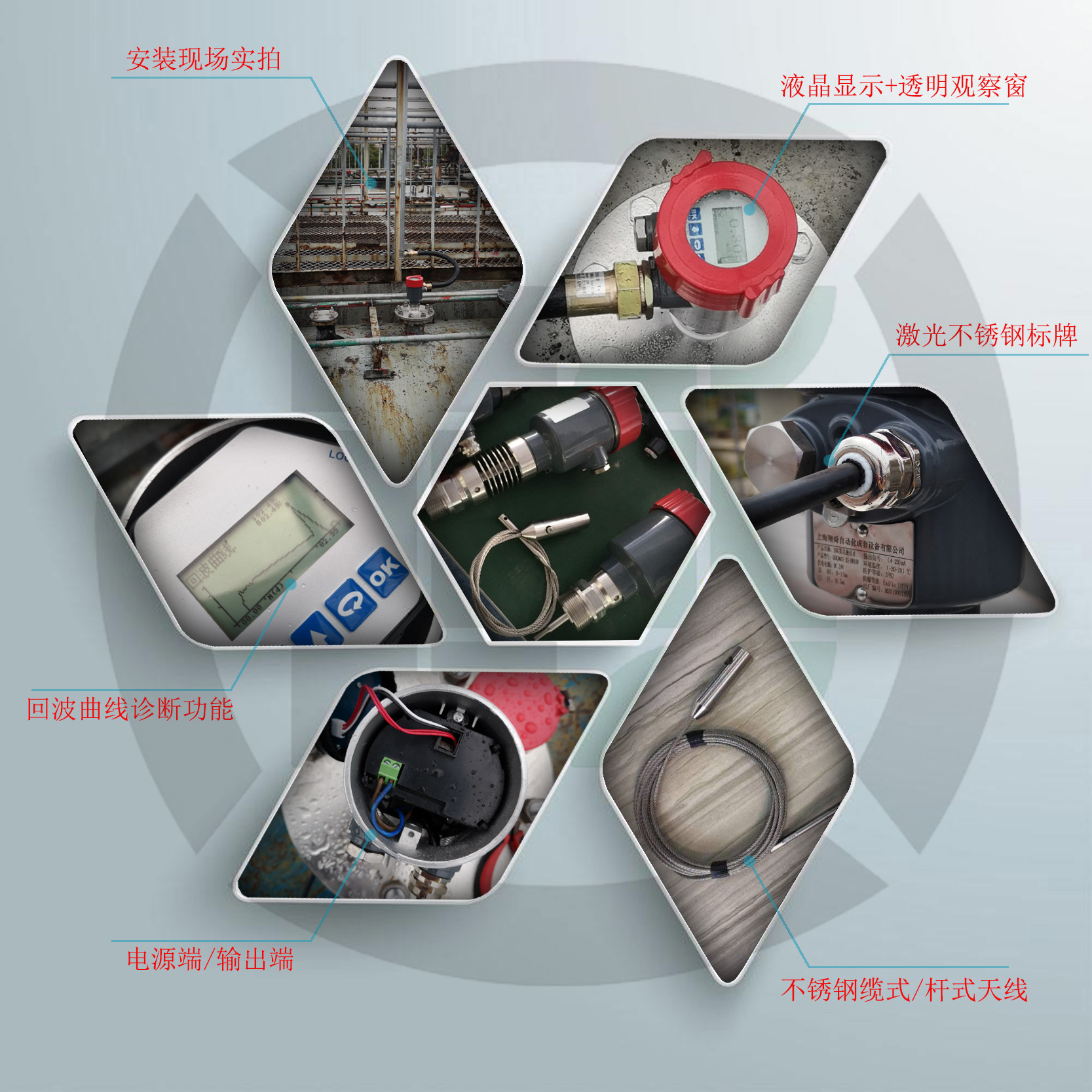

LWRD700系列导波雷达料位计(B型小壳体)

所属分类: 导波雷达料位计系列
浏览次数:

接触式测量,盲区小,抗干扰性强,精度高,主要应用于各类小量程中间罐/缓冲罐等液体介质,另外在卧式储罐或者球形储罐工况有比较好的应用效果。

0551-62550773
专业工程师
一对一服务
产品描述 Product Description
测量原理

导波雷达物位计的发展基于一项历经检验的测距技术,该测距技术所采用的测量原理被称之为时域反射(TDR)原理。
       低强度电磁脉冲以纳秒级宽度被发射并沿着刚性或柔性的导体以光速行进,当脉冲接触到介质表面时被反射。被反射的脉冲强度取决于被测介质的相对介电常数 εr;εr 越大,则反射越强。
       发射脉冲与反射脉冲的时间差的一半对应着从法兰面到被测介质表面的距离;并且,该时间差被转换成 4…20 mA 电流和 / 或数字信号。
       粉尘、泡沫、蒸汽、波动的表面、沸腾的表面;被测介质的温度、压力或密度的变化都不会影响仪表的正常运行。

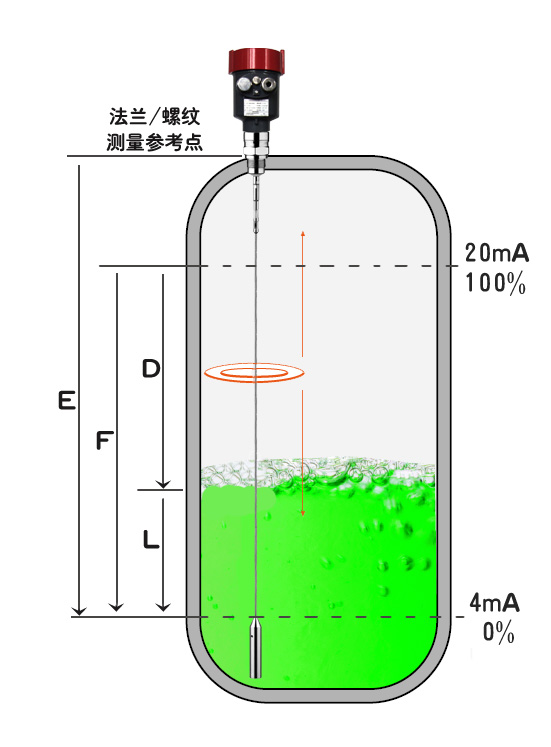

          输入        反射的脉冲信号沿缆绳传递至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号由智能软件完成识别,距离物料表面的距离D与脉冲的时间行程T成正比:
              D=C×T/2
              其中C为光速
              因空罐的距离E已知,则物位L为:L=E-D

         输出        通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。


产品特点

 • 盲区小
        • 测量不受下列因素影响:
           -液体密度,固体物料疏松程度
           -温度/压力
           -粉尘/蒸汽
        • 接触式测量,超高测量精度
        • 同轴杆式探头的测量完全不受罐体及安装立管的内部结构影响
        • 可以测量所有介电常数>1.8的介质
        • 测量范围0…30m
        • 采用两线制、回路供电的技术,供电电压和输出信号通过一根两芯电缆传输,也可以选配四线制
        • 4…20mA输出/HART(两线)
        • 不受压力、温度变化、惰性气体、真空、烟尘、噪音、蒸汽、扬尘等工况影响,测量结果稳定可靠

产品参数
仪表型号LWRD701LWRD702LWRD703LWRD704
应    用无腐蚀性液体、粉末无腐蚀性液体、粉末无腐蚀性液体腐蚀性液体
量程范围0...30m0...6m0...4m0...6m
过程连接G1 1/2螺纹、法兰G1 1/2螺纹、法兰G1 1/2螺纹、法兰G1 1/2螺纹、法兰
过程温度-40...220℃-40...220℃-40...220℃-40...130℃
过程压力-0.1~4.0MPa-0.1~4.0MPa-0.1~4.0MPa0~1.0MPa
测量精度±0.1%±0.1%±0.1%±0.1%
仪表盲区0.3m(传感器末端)0.3m(传感器末端)0-0.3m(传感器末端)0.3m(传感器末端)
信号频率100MHz~1.8GHz100MHz~1.8GHz100MHz~1.8GHz100MHz~1.8GHz
信号输出4...20mA、HART4...20mA、HART4...20mA、HART4...20mA、HART
电    源24VDC、两线制24VDC、两线制24VDC、两线制24VDC、两线制
防护等级压铸铝壳、IP67压铸铝壳、IP67压铸铝壳、IP67压铸铝壳、IP67
防爆等级Ex ia/d IIC T4 Ga/GbEx ia/d IIC T4 Ga/GbEx ia/d IIC T4 Ga/GbEx ia/d IIC T4 Ga/Gb
天线规格φ4mm/不锈钢缆式φ10mm/不锈钢杆式φ40mm/不锈钢同轴管式φ6mm/不锈钢衬F46缆式
