YC200系列磁致伸缩液位计

所属分类: 接触式液位计系列
浏览次数:

精度高达2mm,抗干扰性好,适用于各类非粘稠类介质,也可以作为磁翻板液位计的4-20mA远传变送器,在油库、加油站、锅炉设备等应用比较广。

0551-62550773
专业工程师
一对一服务
产品描述 Product Description


概述

磁致伸缩液位变送器是我公司自行研制、生产的具有完全自主知识产权的产品,性能指标,可靠性等方面已达到或接近国际最先进水平;部分性能已领先于国际先进水平。业务遍及全国二十余个省份,并受用户好评。该产品获得国家电气产品质量监督检验测试中心及石油和化学工业电气产品防爆质量监督检验中心颁发的防爆合格证书。
       磁致伸缩液位变送器(含普通型和隔爆型)用于液体液位、界面连续测量。除此以外,磁致伸缩液位变送器的应用领域还十分广泛,包括:石油、化工原料储存、工业流程、生产医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制,大坝水位,水库水位监测与污水处理等。
      磁致伸缩液位变送器严格按照GB3836.1-2002《爆炸性环境用防爆电器设备通用要求》,GB3836.2-2000《爆炸性气体环境用电器设备;第二部分:隔爆型“d”》的要求制造,并取得国家级仪器仪表防爆安全监督检验站颁发的防爆合格。


测量原理

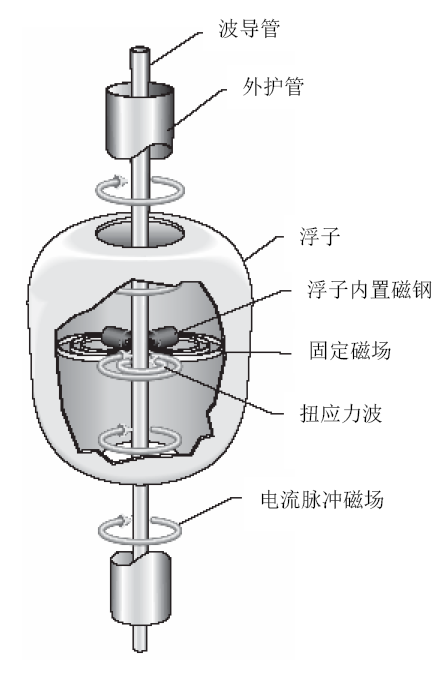

液位计结构见右图所示。测量时,电子部件产生一个电流询问脉冲,此电流脉冲周围产生一个磁场沿波导管向下运动,当电流脉冲产生的磁场与浮子固定磁场相遇时,产生一个扭应力波,或简称返回脉冲,由于返回脉冲在金属内传播速度是固定的,所以通过计量询问脉冲至返回脉冲的时间,即可知道浮子的位置。

















技术参数
       ● 供电电源: 24VDC±2.4VDC
       ● 工作温度:-40℃~+80℃;
       ● 量程范围:硬杆0.2m~5m;软缆5~14m;
       ● 输出信号:标准4~20mA;
       ● 非线性误差:±0.05%F.S;量程300mm以下最大误差150um;
       ● 响应时间:<100ms;
       ● 分辨率:1mm;
       ● 零点满度可调范围:100% F.S;
       ● 绝缘电阻:50V、50MΩ;
       ● 过程连接法兰:DN50、DN80、DN100;
       ● 接液材质:304、316L、304+PTFE;
       ● 浮球外径:φ47(304、316L)、φ65(304+PTFE);
       ● 盲区:标准盲区:上盲区:150mm,下盲区:50mm;(可根据用户要求适当改变)
